常州市易胜干燥设备有限公司

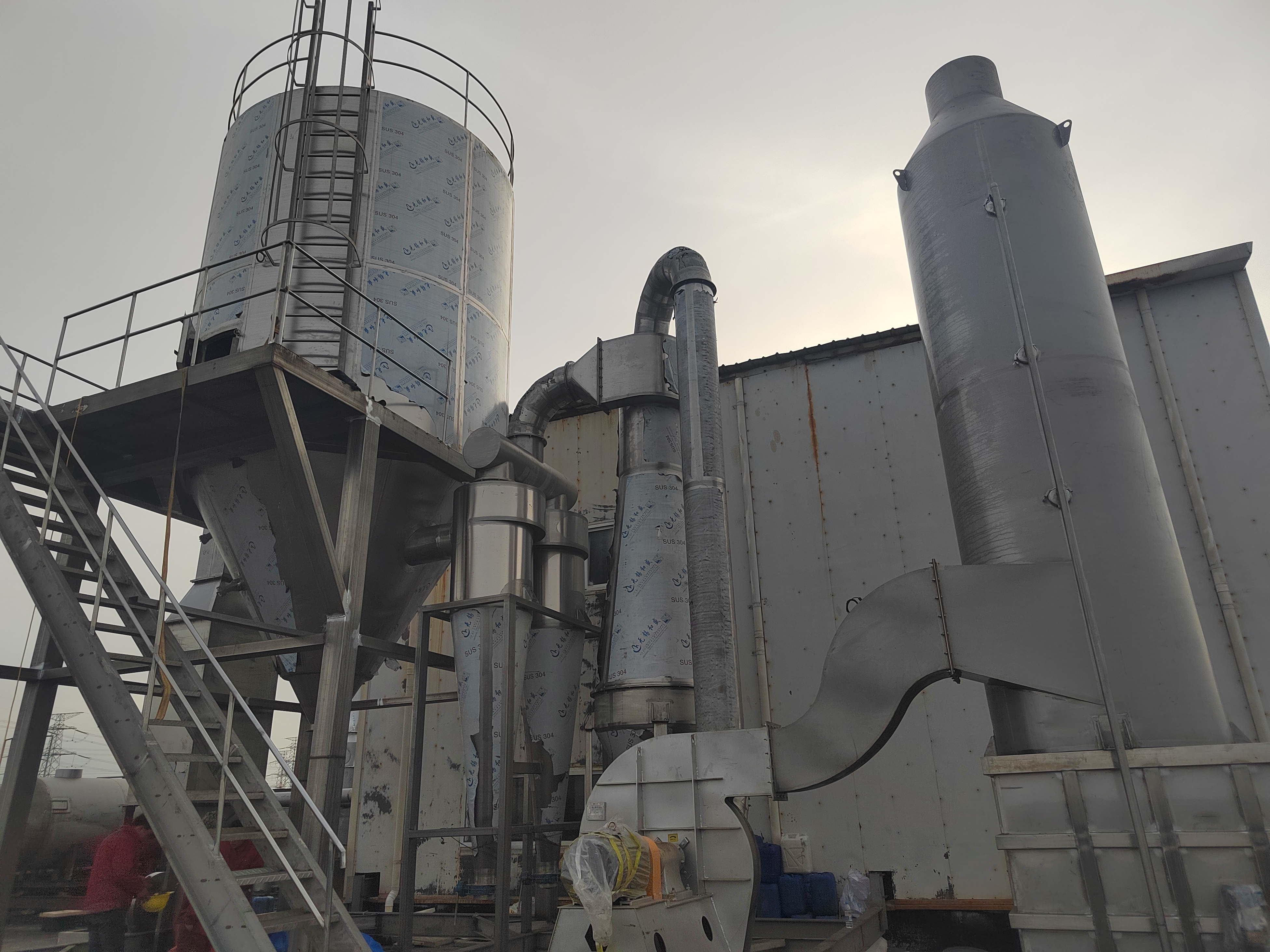

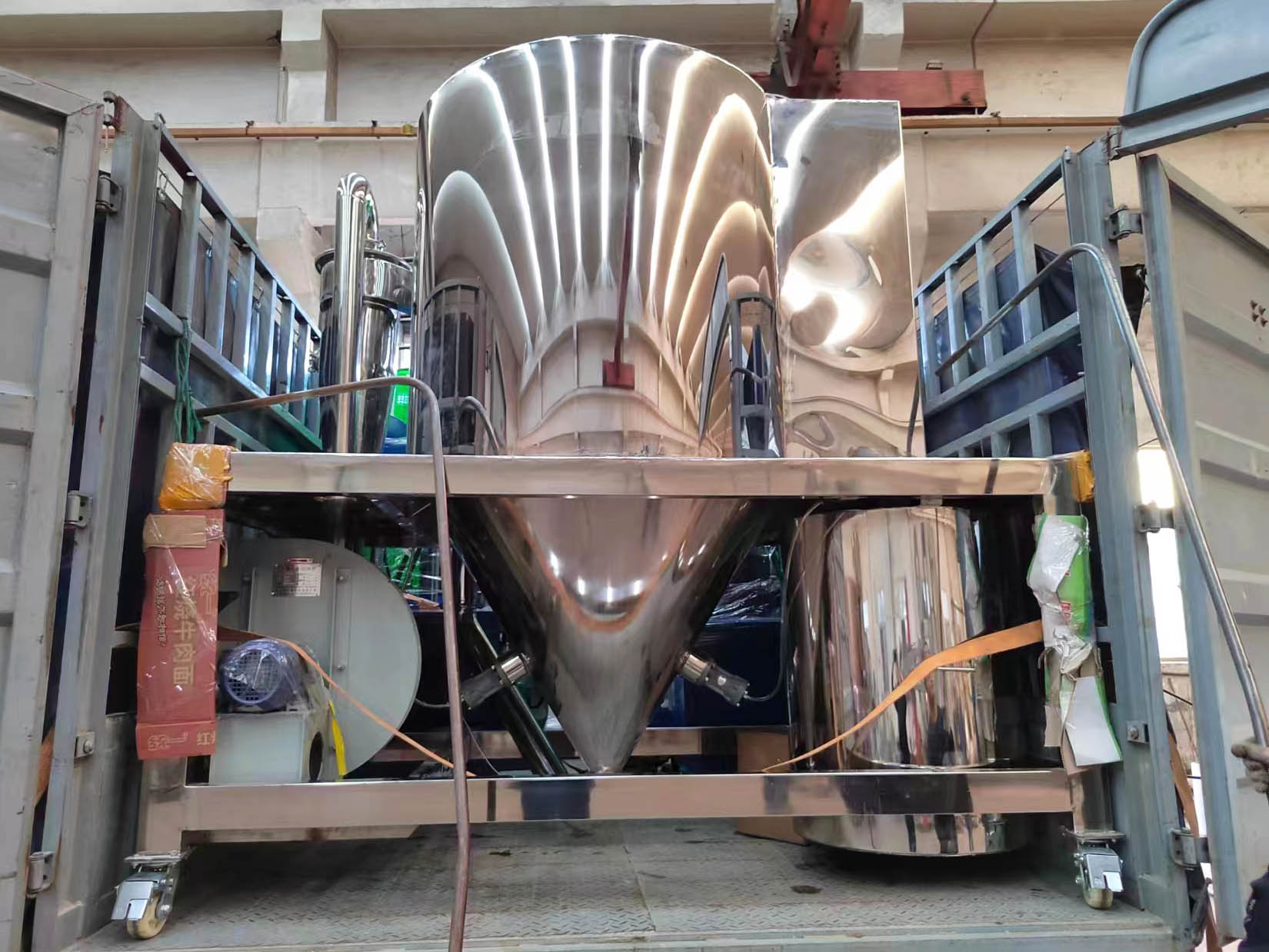

三元前驱体用什么干燥设备？ 1、三元前驱体用什么干燥设备？前驱体浆料常评估喷雾干燥，可制成类球形二次颗粒，利于后续混料与烧结；含水滤饼也可评估闪蒸、盘式。具体依形态与产能确定。2、高镍三元（NCM811/NCA）干燥要注意什么？高镍体系对水/氧较敏感，需重点关注干燥气氛的露点与含氧量，必要时采用惰性气氛或低露点方案，并控制出料与封装环节的防潮。3、三元材料残余水分/残碱偏高怎么解决？通常从干燥温度、停留时间与气氛三方面排查；对高镍物料还需控制气氛含水。具体应以试产检测的残余水分、残碱数据为准。4、三元前驱体能用闪蒸干燥吗？含水滤饼/湿粉通常可作为评估对象；若目的是获得球形颗粒，喷雾干燥更常见。建议以同物料打样验证。5/怎么控制三元材料的铁/磁性杂质？接触物料部分用 316L 或更高材质，关键磨损部位做陶瓷/非金属内衬，干燥后加除铁器并在进料端除杂，可显著降低带入风险。6、干燥后的三元粉体容易吸潮怎么办？高镍粉体吸潮性较强，建议出料口对接密闭料仓、必要时通惰性气体，并缩短在空气中暴露时间、及时密闭封装。7、喷雾干燥和闪蒸干燥怎么选？前驱体浆料、追求球形形貌常评估喷雾；滤饼/湿粉连续量产常评估闪蒸。选型应结合形态、产能与终指标综合判断。8、三元材料粉尘需要防爆吗？三元粉体细度高，需规范除尘与收集。是否按防爆设计，应依据粉尘特性评估与相关规范确定。9、什么是闭式/惰性气氛干燥？对水/氧敏感物料，采用氮气等惰性气体循环或在低露点环境下干燥，以减少氧化与吸潮，常用于高镍体系。10、怎么判断我家三元物料适合哪种干燥？可先整理第五节八项信息，寄样给厂家做小试打样，以同物料的干燥曲线、终指标与杂质实测结果作为依据，比仅凭形态判断更可靠。24 小时专属咨询电话：13809072359，随时为您解答疑问，响应您的需求。

电池材料干燥机常见问题解答 1、电池材料干燥完成后电化学性能变差，是什么原因？主要原因：干燥温度过高造成物料热分解氧化；系统密封性差高温接触空气氧化；设备材质带入铁磁性杂质。处理：下调干燥温度，缩短物料受热时间；检查法兰、检修门密封性；确认接触物料部位采用 316L 或内衬四氟材质。2、锂电材料干燥后水分降不到工艺指标怎么办？排查方向：进料滤饼水分超标；进料量超过设备负荷；系统漏风造成热风温降；真空机型真空度不足。处理：降低进料速度，排查设备漏气点位；真空干燥提升系统真空度；匹配风量与温度参数。3、干燥之后物料大量结块抱团怎么解决？滤饼进料水分偏高、进料量波动、闪蒸主机打散转速不足、局部过热都会造成团聚。优先稳定前序压滤工序控制进料水分；调高主机打散转速；下调进风温度避免局部过热。4、锂电产线怎么选干燥机型？大批量滤饼连续工业化生产优先选旋转闪蒸干燥机；追求低能耗且可后端粉碎选盘式干燥；浆料造粒选用喷雾干燥；小批量高纯、严控氧化物料选用单锥真空螺带干燥机。5、干燥后的电池粉体很快吸潮回潮，如何处理？多数锂电粉体吸潮性极强，出料口直接对接密闭料仓，通入氮气隔绝水汽；缩短成品在空气中暴露时间，干燥后立即密闭封装。24 小时专属咨询电话：13809072359，随时为您解答疑问，响应您的需求。

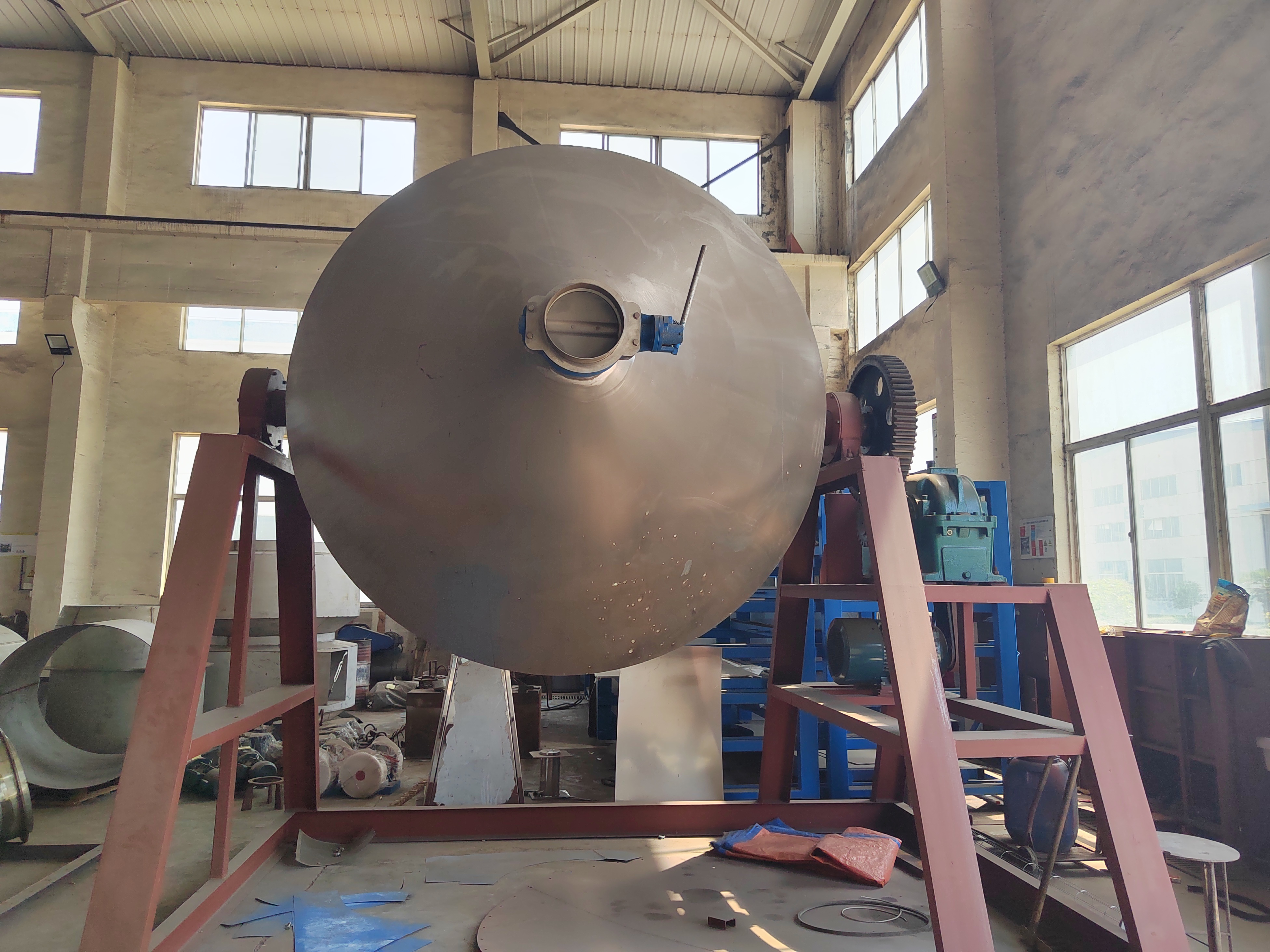

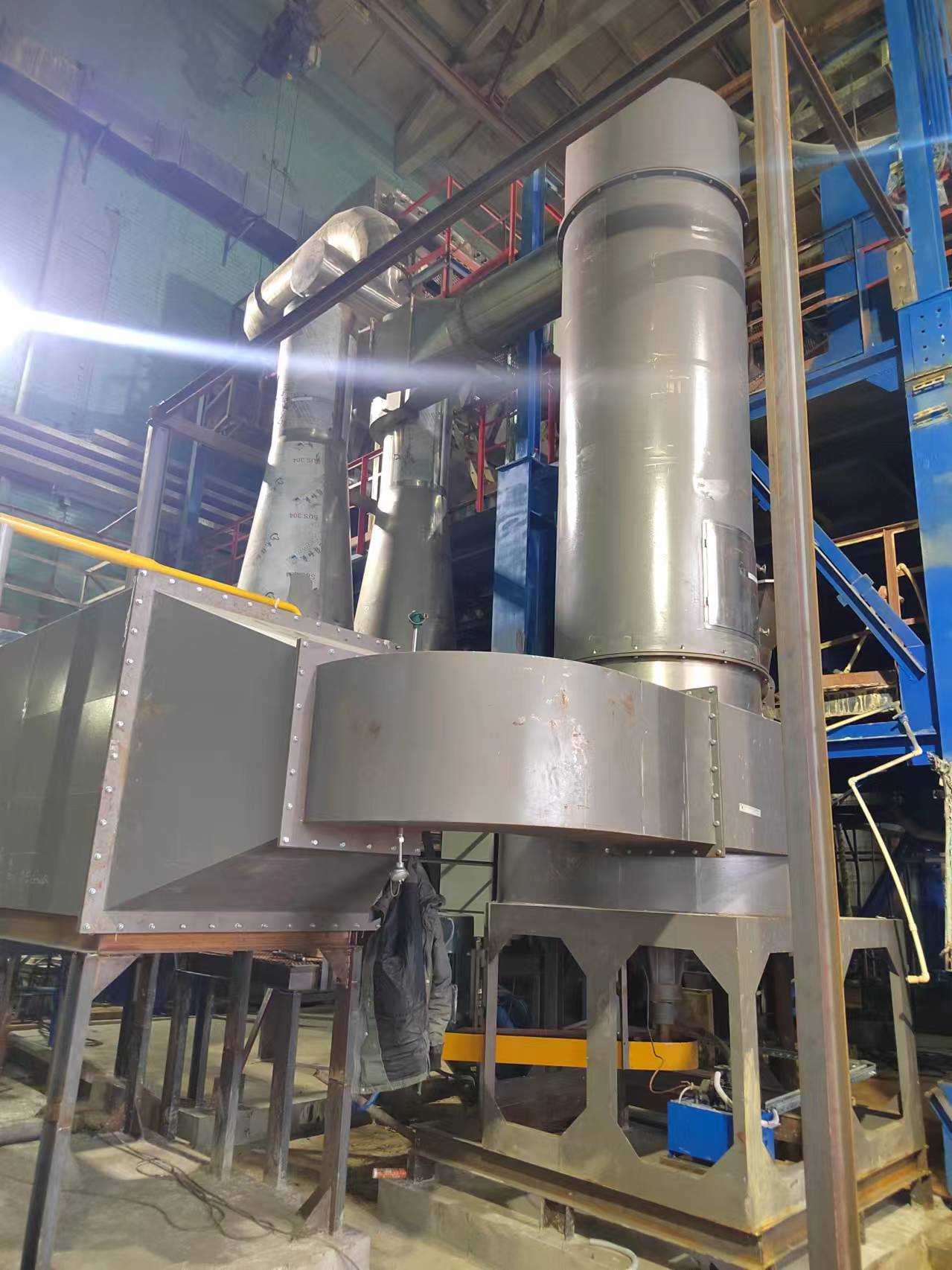

旋转闪蒸干燥机‑电容活性炭常见问答 1、闪蒸干燥后，活性炭比表面积下降是什么原因？局部温度过高，微孔受热塌陷；检查底部锥底是否过热；降低进风温度，检查底部水冷夹套是否正常工作；不要盲目提高转速。2、滤饼粘塔、筒体粘壁怎么解决？①适当提高主轴转速；②降低进料量；③检查热风蜗壳气流分布；④滤饼预先破碎，降低进料粘度。3、成品铁杂质超标，如何排查？主要来源为底部打散桨高速磨损；确认桨叶氧化锆涂层完好；定期点检；也可将分级器、桨叶升级钛材。4、超级电容炭是否必须氮气闭环？95‑110℃常压干燥一般不需要；活化度极高的超高比表面积炭容易氧化，可升级氮气闭环循环系统。5、闪蒸和双锥真空干燥怎么选型？水洗滤饼膏状物料、连续量产优先XSG 旋转闪蒸；小批量高端精品，对颗粒破碎零容忍选双锥回转真空干燥机。
